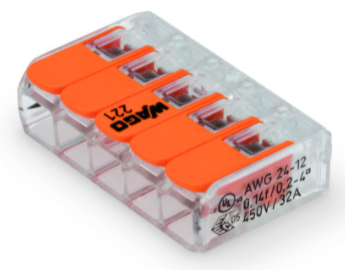

COMPACT SPLICING CONNECTOR

Details
Notes
Nota de seguridad 1 en líneas de alimentación con toma de tierra
Datos eléctricos
Ratings per IEC/EN
Datos asignados según EN 60664
Tensión asignada (II / 2) 450V
Tensión de choque asignada (II / 2) 4kV
Corriente asignada 32A
Leyenda datos asignados (III / 2) Protección contra sobretensión III / Grado de ensuciamiento 2
Approvals per UL
Datos de aprobación según UL 486C
Tensión asignada UL (Use Group C) 600V
Corriente asignada según UL (Use Group C) 20A
Datos de conexión
Número total de puntos de conexión 5
Número total de potenciales 1
Connection 1
Tipo de conexión CAGE CLAMP®
Tipo de accionamiento Palanca
Materiales de conductor conectables Cobre
Sección nominal 4 mm²
Conductor rígido 0,2 … 4 mm² / 24 … 12 AWG
Conductores semi-rígidos 0,2 … 4 mm² / 24 … 12 AWG
Conductor flexible 0,14 … 4 mm² / 24 … 12 AWG
Longitud de pelado 11 mm / 0.43 inch
Tipo de cableado Conexión lateral

Datos geométricos
Ancho 30 mm / 1.181 inch
Altura 8,6 mm / 0.327 inch
Profundidad 18,8 mm / 0.732 inch
Datos de materiales
Note on material data Information on material data can be found here
Color transparente
Clase de inflamabilidad según UL 94 V2
Carga calorífica 0.075MJ
Color del elemento accionador naranja
Peso 4g

Condiciones ambientales
Temperatura ambiente (servicio) 85 °C
Continuous operating temperature 105 °C
T-Marking per EN 60998 T85
Datos comerciales
Product Group 7 (Push Wire Conn.)
Unidad de embalado 250 (25) Stück
Tipo de embalaje box
País de origen DE
GTIN 4055143234658
Número del arancel aduanero 85369010000
